Скрытые коммуникации: пошаговое руководство по маскировке в квартире
Современный ремонт — это не просто красивая отделка стен и потолков. Одна из ключевых задач — грамотная организация инженерных систем: водоснабжения, канализации, отопления, электроснабжения, вентиляции и слаботочных сетей. Поэтому очень важным вопросом для многих собственников квартир становится вопрос о том, как скрыть коммуникации.
Рассказываем, каким образом можно маскировать коммуникации, почему это важно делать и какие современные способы можно использовать.
Почему важно скрывать инженерные коммуникации
Эстетика
Открытые инженерные сети, в том числе стояки водоснабжения, электропроводка в кабель-каналах или вентиляционные короба визуально перегружают интерьер. Они нарушают гармонию пространства, особенно в стилях, где важна чистота линий и минимализм. Такие элементы:
разрушают стилистическое единство помещения;мешают свободной расстановке мебели и эффективному зонированию комнаты;создают ощущение хаоса и незавершенности.
Грамотная маскировка коммуникаций позволяет добиться лаконичной геометрии стен и потолков, подчеркнуть дизайнерскую концепцию, а иногда и визуально увеличить площадь помещения.
Безопасность
Открытые коммуникации могут представлять реальную угрозу для жильцов. Например:
оголенные или плохо защищенные электрические провода в зонах повышенной влажности (ванная, кухня) повышают риск поражения электрическим током;трубы горячего водоснабжения и отопления, расположенные на уровне рук, в том числе на кухне, в санузле, могут вызвать ожоги, особенно у маленьких детей;незащищенные короба и каналы легко повредить при перестановке мебели или ремонте, что может привести к протечкам, коротким замыканиям или другим аварийным ситуациям.
Скрытие таких элементов в специальных коробах, фальш-стенах или штробах значительно снижает эти риски, особенно в домах, где проживают дети, пожилые люди или лица с ограниченными возможностями.
Удобство обслуживания
На первый взгляд может показаться, что открытые коммуникации легче обслуживать. Но на практике хаотично проложенные трубы и провода часто затрудняют доступ к ключевым узлам — счетчикам воды, запорной арматуре, распределительным коробкам. Кроме того:
незащищенные элементы быстрее загрязняются, покрываются пылью, конденсатом, что ускоряет их износ;отсутствие четкой структуры усложняет диагностику и устранение неисправностей.
Грамотно спроектированная маскировка, напротив, предусматривает продуманные ревизионные люки, съемные панели и доступ к узлам без демонтажа отделки. Это не только облегчает обслуживание, но и продлевает срок службы инженерных систем за счет их защиты от внешних воздействий.
Виды коммуникаций в квартире, требующих маскировки
В типовой квартире приходится работать с рядом инженерных систем, в том числе трубами газа, воды, электропроводами, каждая из которых имеет свои особенности при маскировке.
Водоснабжение и канализация
К этой группе относятся:
стояки холодного и горячего водоснабжения;разводка труб к сантехническим приборам (раковина, унитаз, душ);канализационные трубы;счетчики воды и запорная арматура.
Особенности группы коммуникаций:
скрытые трубы на кухне, в том числе трубы с холодной водой, требуют теплоизоляции для предотвращения конденсата;перед тем, как скрыть в стене трубы, по которым течет канализация, нужно учесть, что они должны иметь строгий уклон;все узлы соединений и ревизии должны быть доступны через люки.
Отопление
Сюда входят:
стояки и разводка отопительных труб;радиаторы, регистры, терморегуляторы;узлы подключения.
Особенности таких коммуникаций заключаются в том, что они при нагреве расширяются, поэтому при скрытом монтаже труб необходимо предусматривать компенсационные зазоры. Радиаторы же должны свободно отдавать тепло, поэтому экраны делаются перфорированными или с вентиляционными зазорами.

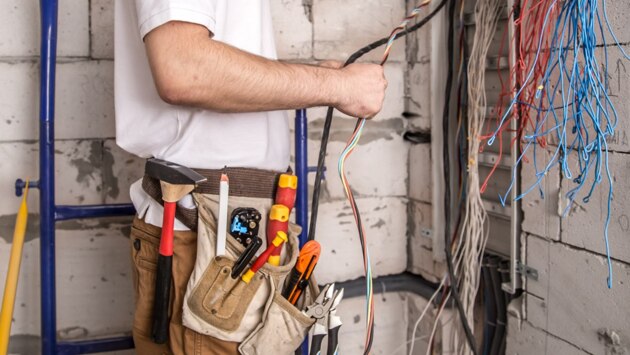

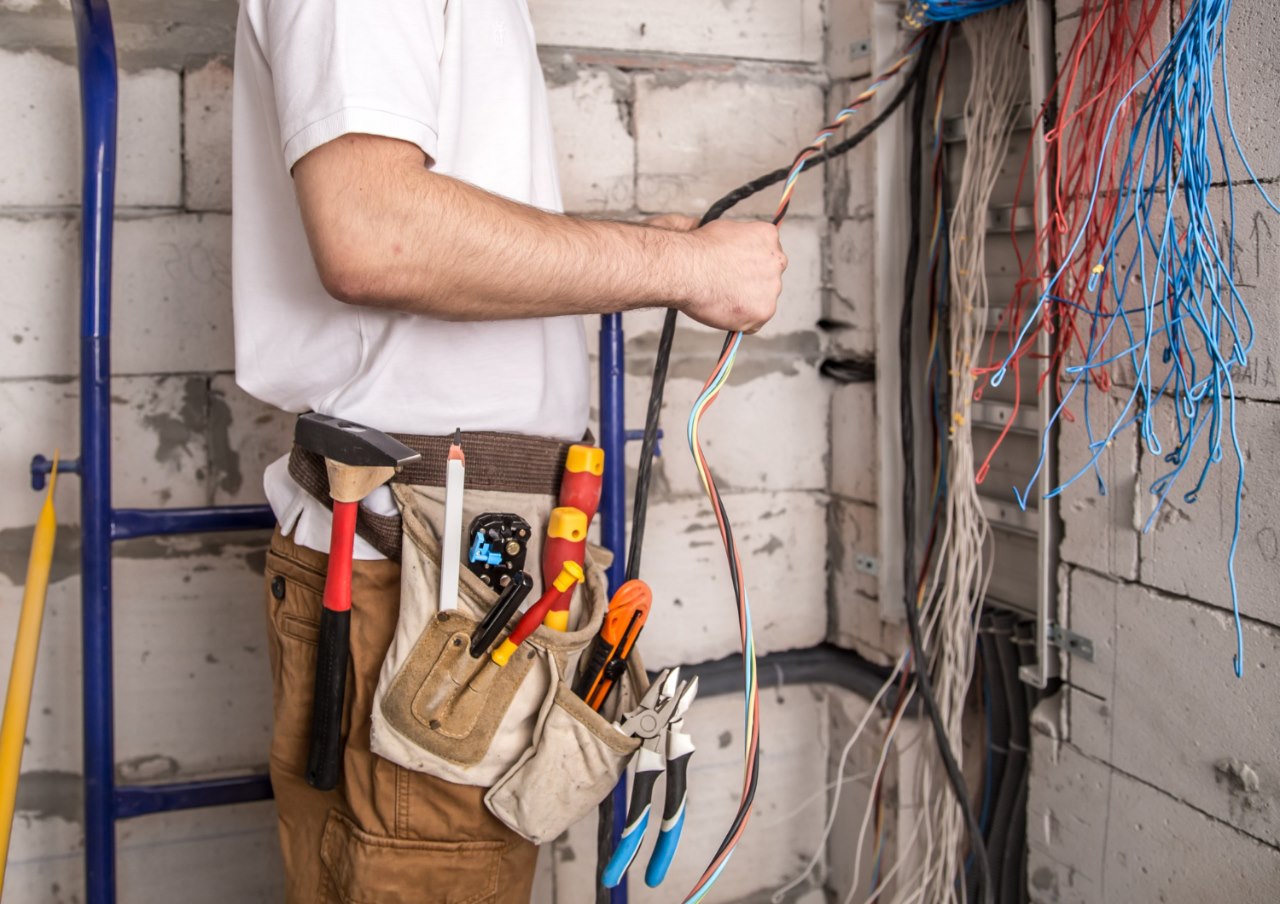

Электрика
Включает:
силовые и слаботочные кабели (интернет, ТВ, сигнализацию);распределительные щитки и коробки;розетки, выключатели, диммеры.
Особенности таких коммуникаций заключаются в том, что прокладка должна строго соответствовать Правилам устройства электроустановок (ПУЭ). Среди обязательных требований — правильное сечение проводов, обязательное заземление, установка УЗО. Доступ к щиткам и коробкам должен сохраняться для ремонта и модернизации.
Вентиляция и кондиционирование
Сюда относятся:
воздуховоды приточной и вытяжной вентиляции;декоративные короба и диффузоры;внутренние блоки кондиционеров и фанкойлы.
Особенности следующие: воздуховоды требуют шумоизоляции и герметичности, а также регулярной чистки, поэтому доступ к ним должен быть обеспечен.
Слаботочные системы и мультимедиа
Включают:
кабели структурированной кабельной системы (СКС);сетевое оборудование (маршрутизаторы, коммутаторы, NAS-серверы);акустические, HDMI и оптические линии.
Особенности слаботочных систем и мультимедиа: такие кабели чувствительны к электромагнитным помехам, поэтому их прокладывают отдельно от силовых линий и обязательно маркируют для удобства идентификации.
Дополнительные элементы
К ним относятся:
пожарные датчики и оповещатели;домофонные и охранные устройства;в некоторых зданиях — трубопроводы автоматической пожаротушения.
Особенности: такие элементы не подлежат полной маскировке — они должны оставаться видимыми и доступными для проверки и срабатывания.
Нюансы и ограничения маскировки коммуникаций
При скрытии инженерных систем необходимо строго соблюдать требования нормативных документов и учитывать технические особенности материалов и конструкций.
Требования нормативных документов
Основные документы, регулирующие маскировку коммуникаций:
СНиП 41-01-2003 и СП 60.13330.2020 — регулируют параметры отопления, вентиляции и кондиционирования: уклоны, диаметры труб, материалы воздуховодов;ПУЭ — устанавливают обязательные нормы для электропроводки: сечение, заземление, защита от коротких замыканий;СНиП 2.04.01-85 — определяет требования к внутреннему водопроводу и канализации, включая уклоны, гидроизоляцию, размещение ревизионных люков;СП 40-102-2000 — содержит правила монтажа полимерных трубопроводов, включая расчёт температурных расширений.
Любые отклонения от норм могут привести к отказу в приемке ремонта управляющей компанией, проблемам при продаже квартиры или даже к авариям.
Ревизионные люки и доступ для обслуживания
В местах размещения счетчиков, вентилей, ревизий канализации и соединений обязательно устанавливаются ревизионные люки. Они должны быть:
достаточного размера для замены оборудования;легко открываемыми без повреждения отделки;замаскированными под общий дизайн (например, под плитку или обои).
Для электрощитков предусмотрен отдельный доступ с учетом требований ПУЭ: минимальная ширина прохода, освещение, вентиляция.
Температурные расширения труб
При нагреве трубы (особенно полипропиленовые и металлопластиковые) удлиняются. Если их жестко зафиксировать в коробе или штробе, возможны деформации, трещины в отделке или разрывы соединений. Для компенсации используют:
компенсационные петли и изгибы;скользящие хомуты с зазором;гибкие подводки у сантехнических приборов.
Доступ для обслуживания и ремонта
Коммуникации должны оставаться сервисными, то есть доступными для:
плановой ревизии (раз в 1–3 года);аварийного ремонта;модернизации (замены счетчиков, добавления розеток).
Недопустимо замуровывать трубы и провода в бетон без люков, закрывать щитки мебелью или прокладывать кабели в недоступных нишах без маркировки.
Влияние на высоту потолков и площадь помещения
Маскировка «съедает» пространство:
короб для стояка занимает 10–15 см по ширине и глубине;фальшстена с вентиляцией занимает до 20 см;подвесные или натяжные потолки снижают высоту на 5–15 см.
В малогабаритных квартирах рекомендуется:
использовать компактные решения;планировать маскировку еще на этапе дизайн-проекта;для помещений с низкими потолками рассмотреть открытые стили (например, лофт), где коммуникации становятся частью декора.
Дополнительные нюансы
Нужно учесть следующее:
трубы и воздуховоды передают звуки. Для их маскировки используют виброподвесы, звукопоглощающие оболочки и минеральную вату в коробах;при маскировке труб важно предусмотреть теплоизоляцию. Она предотвращает конденсат на холодных трубах и теплопотери горячих;стоит предусмотреть огнезащиту. Она особенно важна для электропроводки и вентиляции;важно организовать вентиляцию за экранами. Радиаторы и щитки требуют притока воздуха — экраны делают перфорированными.все скрытые линии должны быть отражены в исполнительном чертеже, чтобы в будущем можно было точно определить их расположение.
Какие типы скрытых инженерных коммуникаций сейчас распространены
В современных жилых квартирах используется несколько основных способов скрытой прокладки инженерных коммуникаций, которые можно условно разделить на три направления.
Прокладка в стенах методом штробления
Этот способ по-прежнему широко применяется для электропроводки и слаботочных систем, так как позволяет полностью скрыть инженерные трассы и сохранить визуальную целостность интерьера. При этом он строго регулируется строительными нормами: есть прямые запреты на штробление несущих стен, ограничения по глубине и направлению штроб, а также требования по обязательной фиксации всех трасс в исполнительной документации. Эти меры необходимы не только для безопасности эксплуатации, но и для процедур, связанных с перепланировкой или продажей квартиры.
Прокладка коммуникаций в полу
Инженерные сети размещаются в стяжке либо в специально предусмотренных технических каналах. Метод активно используется для систем отопления, включая лучевую разводку, а также для водоснабжения и канализации. Его основное преимущество заключается в свободе планировки стен и отсутствии визуального воздействия на интерьер. Но такая прокладка требует тщательных расчетов, так как важно учитывать допустимую толщину стяжки, дополнительную нагрузку на перекрытия и необходимость сохранения доступа к ключевым узлам и соединениям.
Размещение коммуникаций в потолочных конструкциях
Этот вариант применяется при устройстве подвесных или натяжных потолков и подходит для электрики, систем вентиляции, кондиционирования и слаботочных сетей. С точки зрения конструктивной безопасности это один из наиболее щадящих способов, поскольку он не затрагивает несущие элементы здания. Основным ограничением становится уменьшение высоты помещения, что особенно чувствительно для квартир с изначально невысокими потолками.
Дополнительные способы маскировки скрытых коммуникаций
Чтобы скрыть инженерные коммуникации, их можно сделать элементом дизайна, гармонично вписав в архитектуру пространства. Вместо того, чтобы оставлять на виду открытые трубы и провода, их можно замаскировать, превратив в деталь интерьера. Например, с помощью фальш-стен и ниш, внутри которых размещаются трубы, коллекторы или бойлер. Такие конструкции не только скрывают технические элементы, но и могут дополняться встроенными полками или подсветкой, что делает их частью общего интерьера.Другой способ — использование декоративных панелей из МДФ, дерева, ламината или алюминиевых реек. Они не только маскируют коммуникации, но и служат украшением, а вертикальные линии таких панелей способны зрительно вытянуть стены, добавив интерьеру ритм. Для горизонтальных труб подойдут декоративные пояса — они скроют трубы, сохраняя эстетику стен.
В зоне пола удобно применять плинтусы со встроенным кабель-каналом: они выглядят как обычные, но внутри имеют полость для прокладки проводов. Такие плинтусы крепятся к стене, после укладки кабеля закрываются крышкой, обеспечивая аккуратный и безопасный монтаж.
Коммуникации также можно интегрировать в мебель: например, скрыть трубы за фасадами кухонного гарнитура, предусмотрев внутри ревизионный люк для доступа. Шкафы без задней стенки или с вырезами под стояки позволяют легко обслуживать системы, сохраняя эстетичный вид.
Скрыть прокладку коммуникаций для воды, канализации, отопления, электричества, вентиляции, кондиционирования, а также слаботочных систем можно несколькими способами. Самый распространенный – в штробах в стене. Но возможны и другие варианты в зависимости от объекта и задачи: в перегородках из гипсокартонных листов, в коммуникационных шахтах, в подпольных каналах, в стяжке и даже под потолком (в этом случае потом придется делать фальш-потолок). Также можно прокладывать коммуникации поверх стен и поверх стяжки, но потом придется делать фальш-стены и фальш-пол соответственно. Допускается прокладка проводов в плинтусах и кабель-каналах. Это часто встречается в офисах.
Современные решения для маскировки коммуникаций
Современный рынок предлагает широкий выбор решений, позволяющих скрывать инженерные системы. Наиболее распространенным вариантом остаются конструкции из гипсокартона и гипсоволокнистых листов — короба, фальш-стены и ниши, которые часто применяются для маскировки стояков, коллекторов и вентиляционных каналов. При их проектировании важно заранее предусматривать скрытые ревизионные люки, позволяющие получить доступ к инженерным узлам.
Активно используются потолочные и напольные плинтусы с кабель-каналами, которые особенно востребованы при частичном ремонте, когда масштабные строительные работы нежелательны. В зонах, где приоритет — удобство доступа, применяются модульные кабель-каналы и технические короба.Существенную роль в скрытом монтаже играют современные муфты, фитинги и пресс-соединения, которые позволяют сократить количество стыков и снизить риск протечек в закрытых зонах. Отдельного внимания заслуживают инженерные люки скрытого монтажа под плитку или покраску, которые позволяют сохранить доступ к коммуникациям без визуального акцента в интерьере.

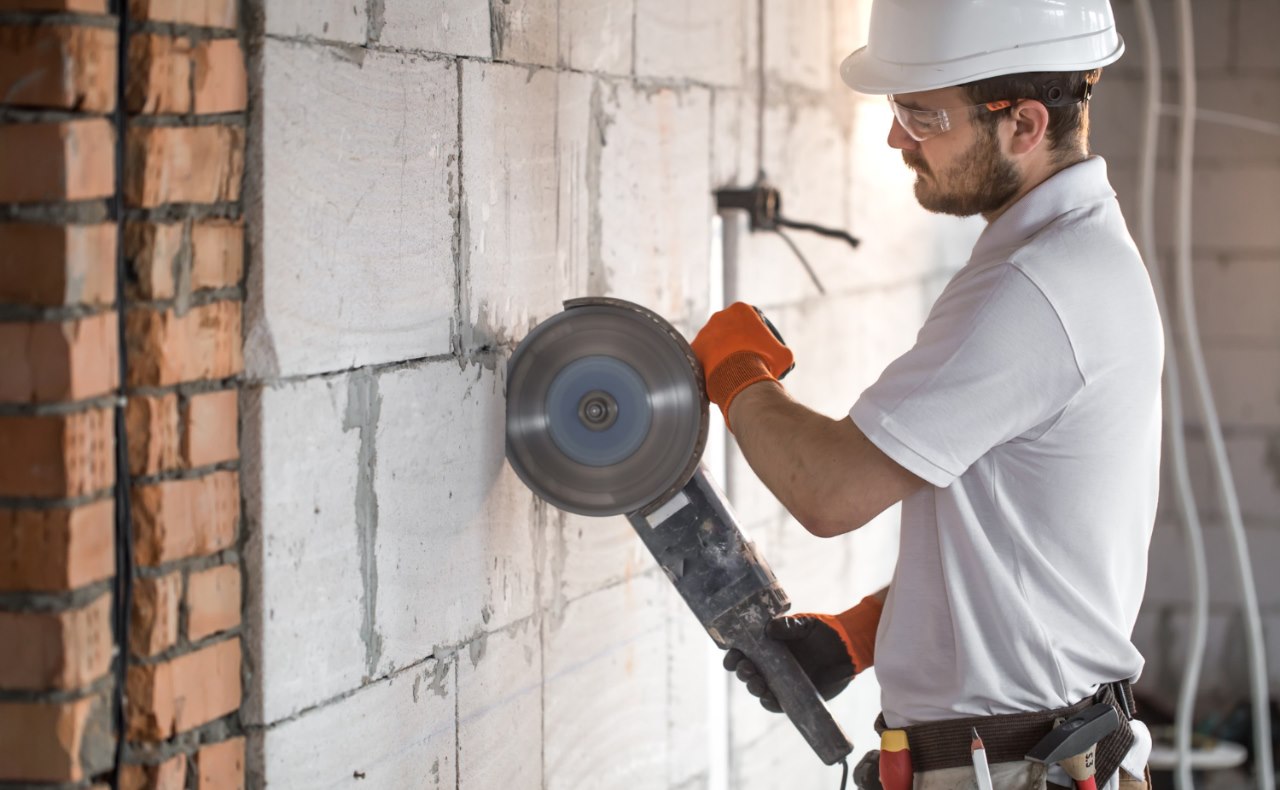

К современным технологиям также можно отнести алмазную резку штроб, каналов и проходок через капитальные стены с последующей герметизацией этих проходок. Это метод создания борозд в бетоне, кирпиче и камне при помощи штробореза с алмазными дисками и промышленного пылесоса.
Технология обеспечивает высокую скорость, точную глубину и ширину реза, отсутствие вибраций, идеальные края без сколов и практически полное отсутствие пыли. А маскировку коммуникаций делают с помощью фальш-стен, фальш-полов, фальш-потолков. Штробы, как правило, заделывают раствором. А поверх идут отделочные слои. Плинтуса, кабель-каналы и шахты тоже часто маскируют.
О каких нюансах и ограничениях стоит знать
Один из ключевых моментов, который часто недооценивают собственники, связан с нормативными ограничениями. Не все конструкции допустимо штробить или закрывать капитально, а нарушение строительных правил может привести к проблемам при эксплуатации, согласовании перепланировок и даже при продаже квартиры.
Не менее важный фактор — доступность инженерных узлов для обслуживания. Все соединения, запорная арматура, фильтры и приборы учета должны оставаться доступными для осмотра и ремонта, так как полностью «замурованные» коммуникации нередко становятся причиной серьезных финансовых потерь в будущем.
Дополнительно необходимо учитывать тепловое расширение труб и передачу вибраций, поскольку игнорирование этих факторов может привести к появлению трещин, шума и повреждений отделки. Еще один важный аспект — влияние маскирующих конструкций на полезную площадь. Короба и фальшстены могут сократить пространство, что особенно критично для малогабаритных квартир, где каждый сантиметр имеет значение.

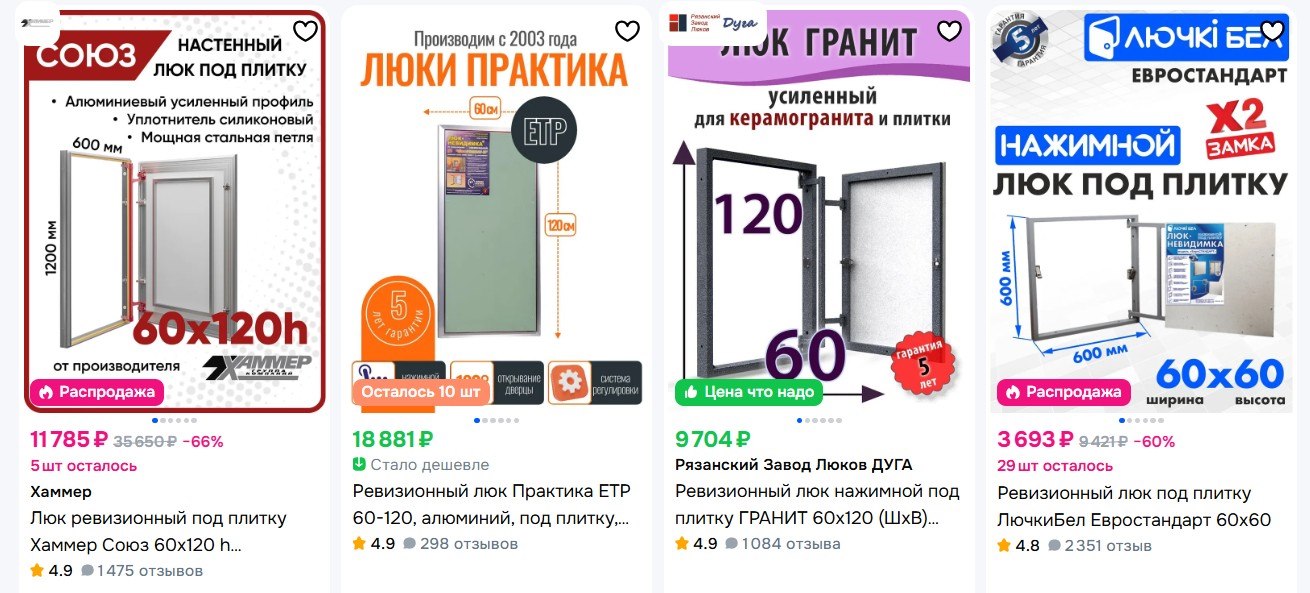

Желая спрятать трубы, помните, что для доступа к коммуникациям воды, канализации, отопления нужно делать ревизионные люки. Это специальные дверцы с рамой, предназначенные для скрытия инженерных коммуникаций. Они обеспечивают эстетичный внешний вид помещения и позволяют получить быстрый доступ к системам для их обслуживания, ремонта или снятия показаний.
Также при проходке коммуникаций сквозь стены и перекрытия следует закладывать гильзы или футляры для защиты труб от механических повреждений, компенсации температурных деформаций, обеспечения пожарной безопасности и возможности замены труб без разрушения стен или перекрытий.
Гильзы и футляры предотвращают коррозию, позволяют трубам свободно перемещаться (особенно при усадке здания) и обеспечивают герметичность. Кроме того, коммуникации следует крепить к конструкциям зданий, чтобы обеспечить их жесткость. Иначе они могут провиснуть и повредиться.
Типичные ошибки при маскировке коммуникаций
Задумываясь о том, как как скрыть трубы в ванной, куда поместить провода или спрятать канализационную трубу, собственники квартир нередко пренебрегают действующими нормами и ГОСТами, а также стремятся упростить работы.
Люди часто ориентируются исключительно на визуальный результат и не учитывают инженерные риски. Многие ошибки связаны с полной герметизацией коммуникаций без ревизионных доступов, использованием неподходящих материалов во влажных зонах, а также штроблением конструкций без проекта и консультации со специалистами. Дополнительные риски создает отсутствие схем прокладки инженерных сетей: через несколько лет собственник просто не знает, где проходят трубы и кабели, что значительно усложняет любой ремонт.
Экономия на качестве соединений и инженерных узлов в скрытых зонах также остается одной из самых опасных практик. Грамотная маскировка инженерных коммуникаций требует комплексного подхода, в котором эстетика всегда должна сочетаться с безопасностью и возможностью технического обслуживании.
С точки зрения технических особенностей, частые ошибки — прокладка кабеля без защитной гофры в стяжке или стене, что резко снижает его ресурс и безопасность. Также объединение в одном канале силовых и слаботочных линий, приводящее к помехам. Еще один нюанс — отсутствие детальной фотофиксации или схемы проложенных трасс, из-за чего последующее сверление стены или пола превращается в рискованную лотерею с угрозой затопления или короткого замыкания.
